球籠萬向軸的組成

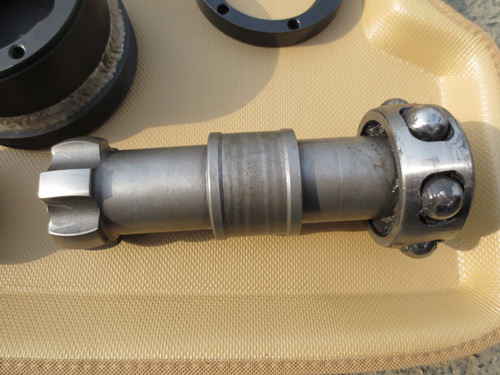

球籠萬向軸根據萬向節軸向能否運動，又可區分為軸向不能伸縮型（固定型）球籠式萬向節和可伸縮型球籠式萬向節。結構上固定型球籠式萬向節的星形套的內表面以內花鍵與傳動軸連接，它的外表面制有6個弧形凹槽作為鋼球的內滾道，外滾道做在球形殼的內表面上。星形套與球形殼裝合后形成的6個滾道內各裝1個鋼球，并由保持架（球籠）使6個鋼球處于同一平面內。動力由傳動軸經鋼球、球形殼傳出。

可伸縮型球籠式萬向節的結構特點是于筒形殼的內壁和星形套的外部做有圓柱形直槽，在兩者裝合后所形成的滾道內裝有鋼球。鋼球同時也裝在保持架的孔內。星形套內孔做有花鍵用來與輸入軸連接。這一結構允許星形套與簡形殼相對在軸向方向移動。
